电力采集模块

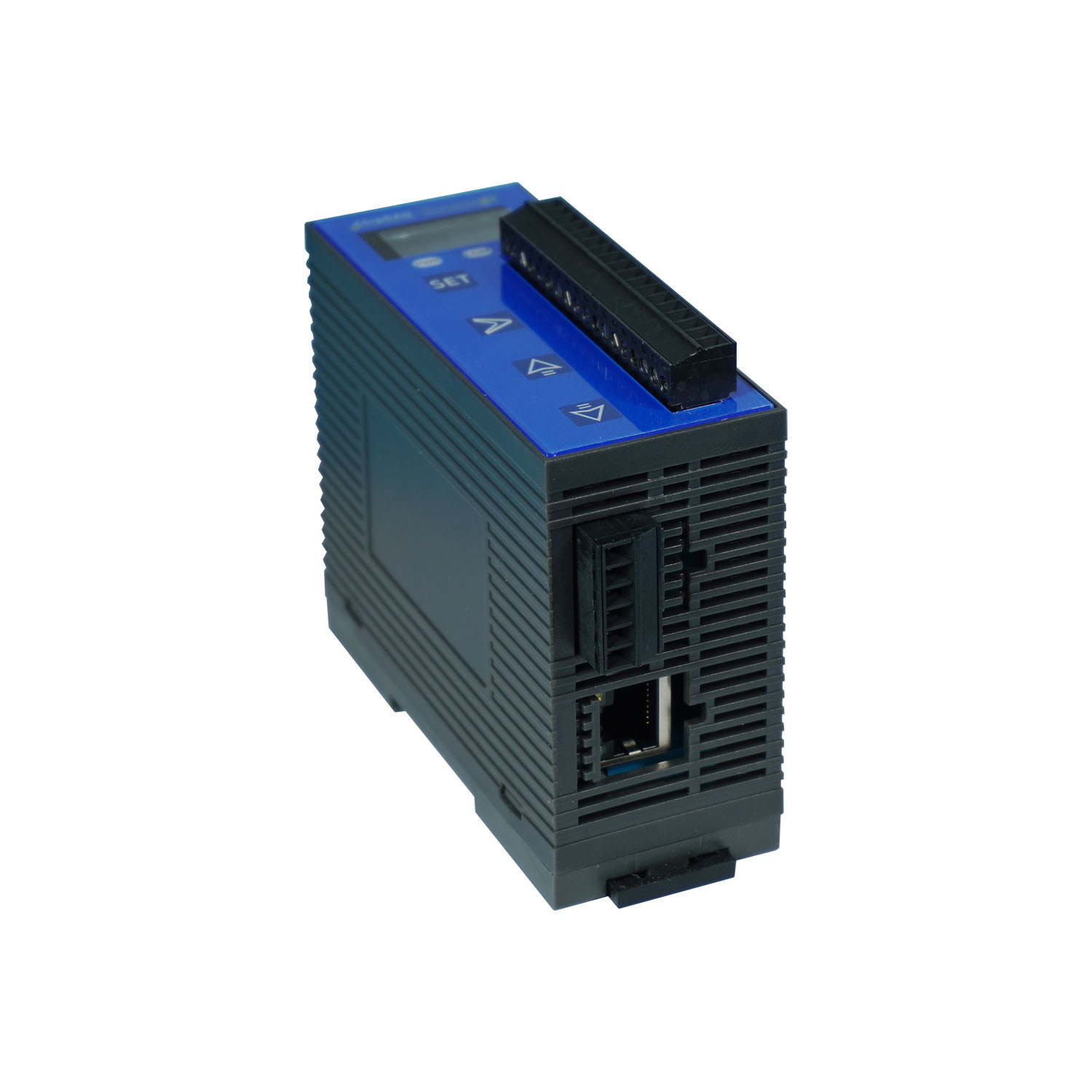

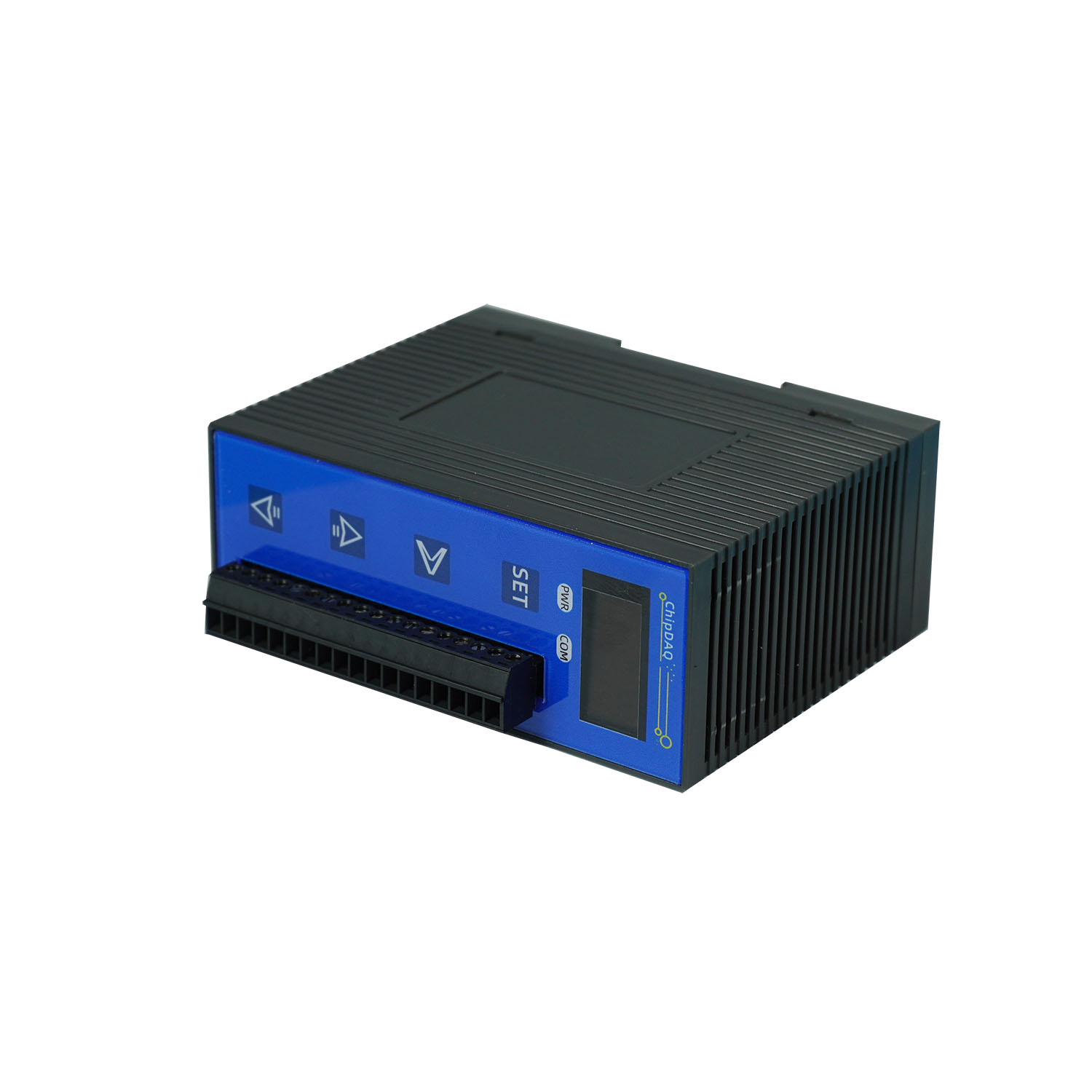

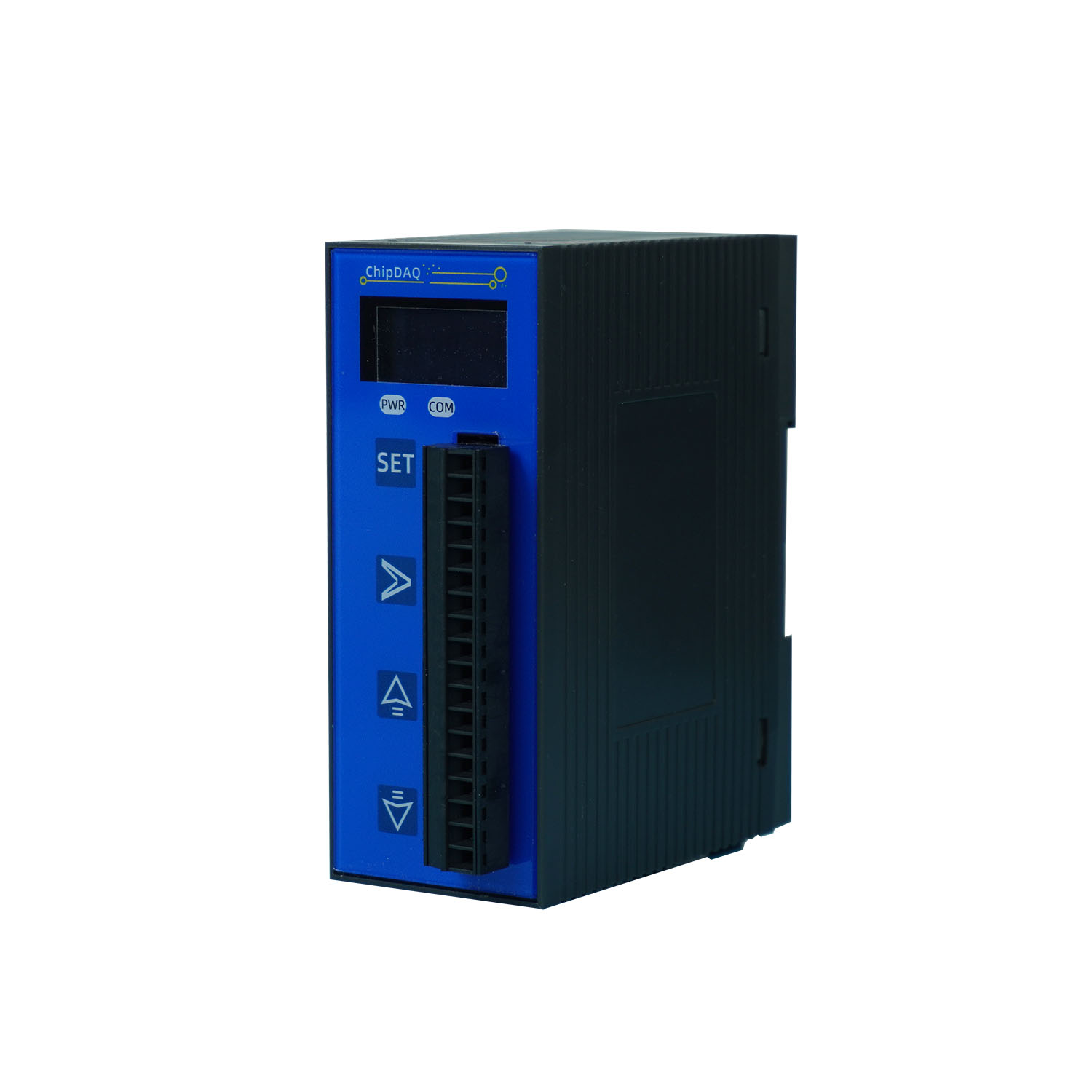

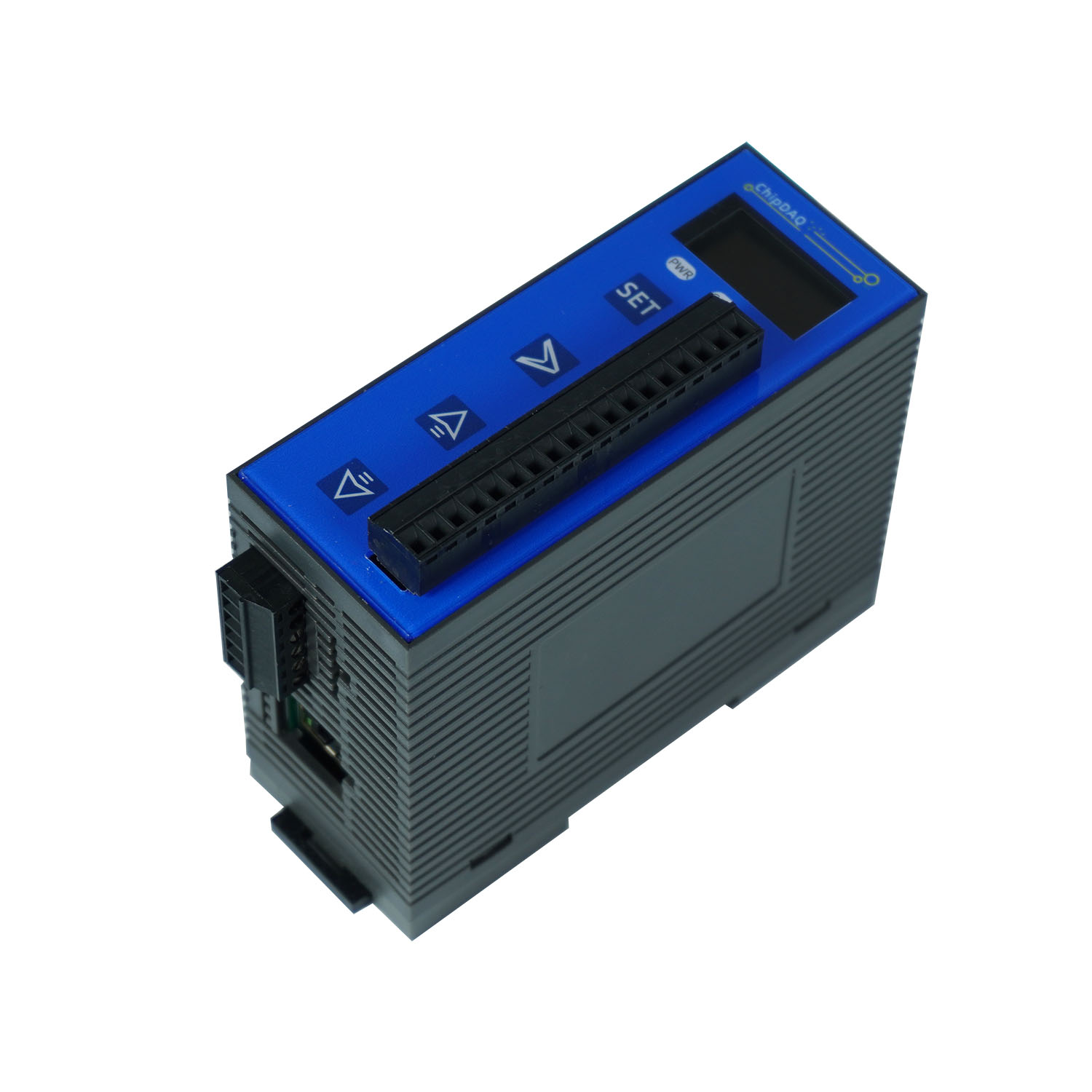

CHIPDAQ-5D多通通直流电压采集模块

CHIPDAQ 5DV 电压采集模块是一款专为工业级直流电压监测场景设计的高精度数据采集设备，凭借隔离差分输入、24 位 AD 高精度采集及双通讯组网能力，可稳定实现多通道直流电压数据采集，广泛适配风电、太阳能、工业监控、电力调度等领域，为复杂工业环境下的电压监测提供可靠解决方案，兼顾操作便捷性与长期运行稳定性。
在线订购

搭载 24 位 AD 芯片，专注直流电压真有效值测量，测量精度≤0.2%，每通道采样速率达 1.9K SPS，可精准捕捉 ±1000VDC 宽量程内的电压细微变化，无论是低压信号还是高压信号，均能输出稳定、准确的采集数据，满足工业级监测对精度的严苛要求。

采用隔离差分输入设计，通道间隔离电压高达 2000V AC，有效抑制工业现场的电磁干扰、信号串扰问题；同时支持单通道接线极性任意调换，无需担心接线错误导致的设备故障，大幅提升模块在复杂工业环境中的抗干扰能力与使用灵活性。

支持 5 通道同步采集，可同时对接 5 路不同的直流电压信号，无需额外增加采集设备，减少系统布线与硬件成本；每通道独立工作，互不影响，既能满足多参数集中监测需求，又能保障单通道数据采集的独立性与稳定性。

配备 OLED 液晶显示屏，实时清晰呈现各通道电压测量值、菜单参数，搭配触摸按键（SET 设定 / 退出、确认、增减选择），可直观完成蜂鸣器开关、数字滤波、暗屏时间、轮显时间等参数自定义设置，无需专业工具，现场调试简单高效。

支持 RS485 与以太网双通讯接口，兼容标准 MODBUS RTU 和 MODBUS TCP 通讯规约，可灵活融入各类工业组网环境 —— 既适用于近距离的 RS485 总线组网，也支持远距离的以太网数据传输，轻松对接 PLC、DCS 系统及工业物联网平台，无需额外协议转换模块，降低系统集成难度。

采用 89×40×108mm 紧凑尺寸设计，支持 35mm 导轨安装，节省控制柜内安装空间；工作环境适配 0~+50℃温度范围及≤85% RH 湿度条件（无凝结），最大功耗仅 3W，兼具低功耗与宽温适应性。

新能源领域：风电、太阳能发电系统的直流母线电压监测、储能设备电压采集；

工业监控：生产设备直流供电电压监测、流水线电气回路电压数据采集；

电力调度：配电网、变电站的直流操作电源电压监测、蓄电池组电压巡检；

其他场景：需要隔离测量 ±1000VDC 范围内直流电压的多通道采集需求。
