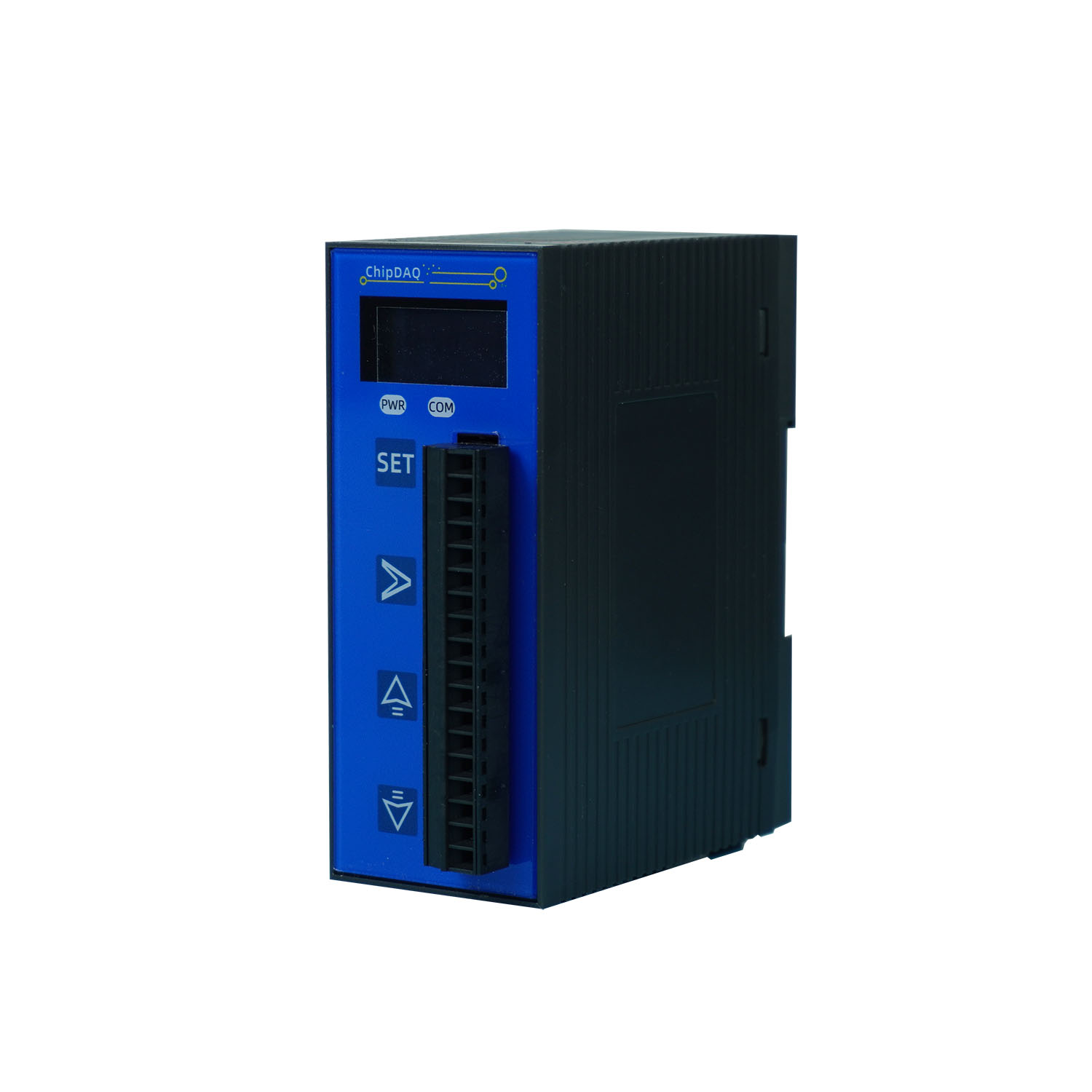

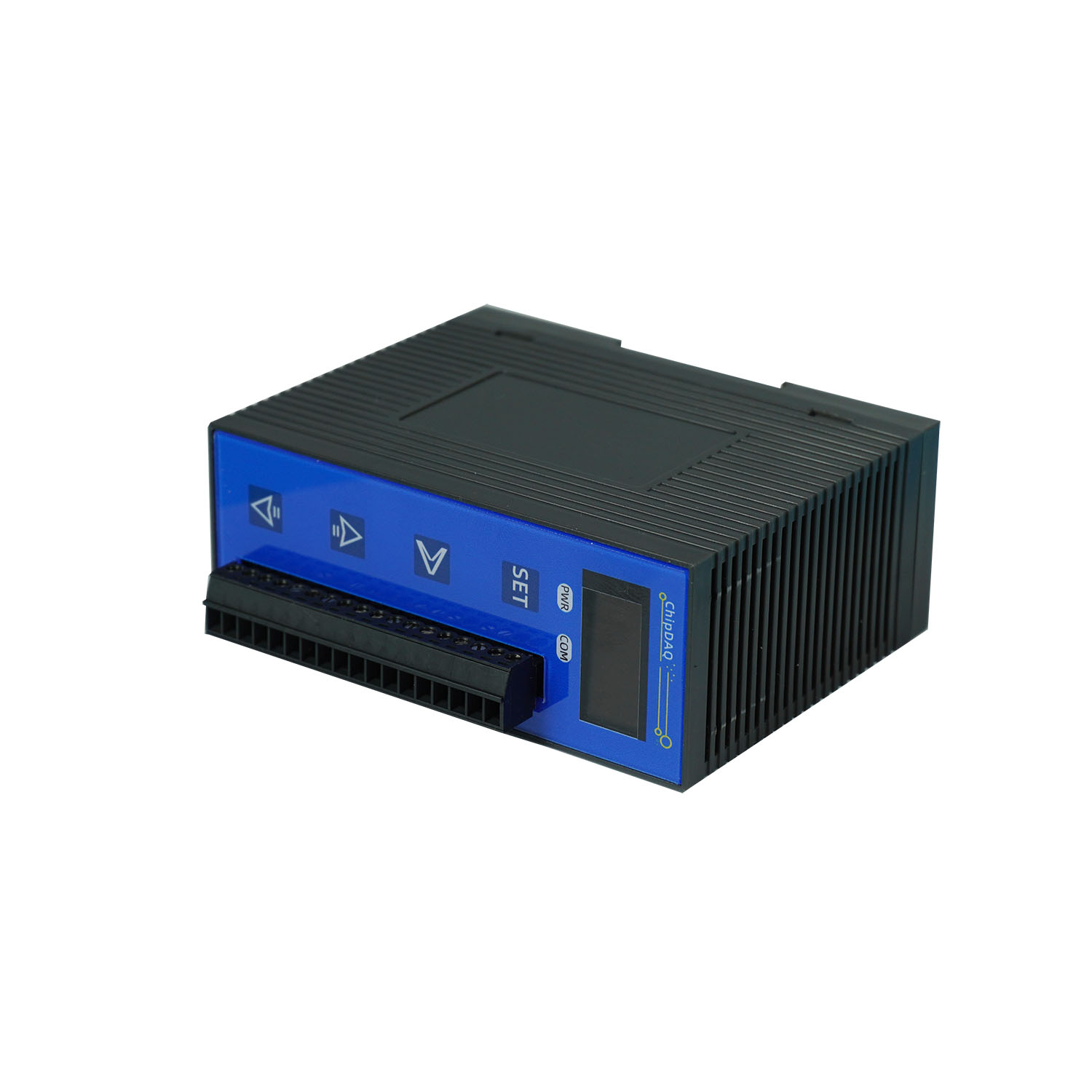

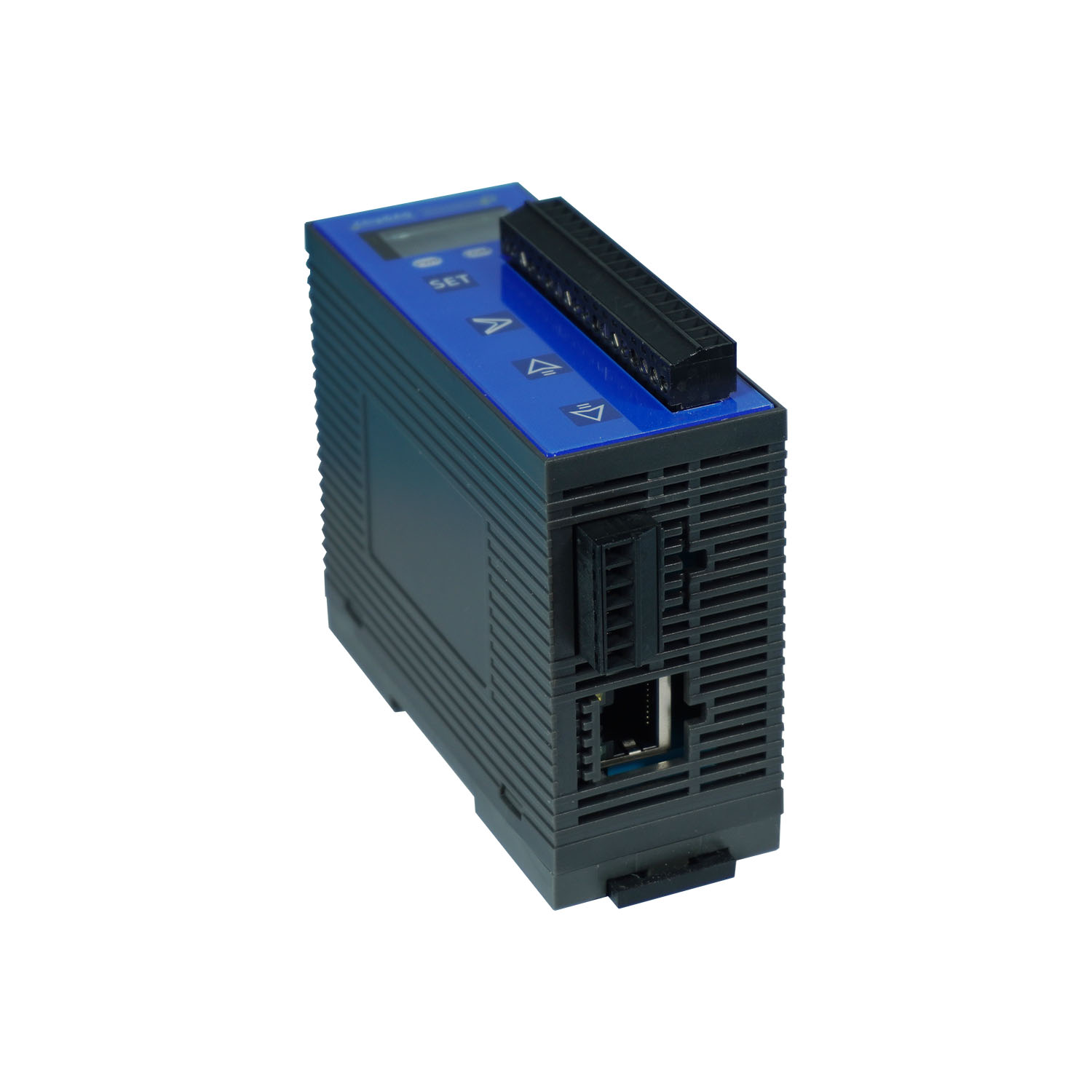

CHIPDAQ-5A系列多通通交流电压、电流采集模块

高精度采集，数据精准可信

搭载 24 位 AD 转换器，专注测量交流电压、电流真有效值，测量精度优于 0.2%，每通道采样速率达 6.4K SPS，能快速捕捉信号细微变化，为工业控制、能源监测等场景提供精准数据支撑。

多通道隔离，安全稳定兼顾

支持 5 通道交流电压 / 电流采集，通道间隔离电压高达 2000V AC，有效避免信号干扰与交叉影响，同时适配 AC750V 电压量程、AC5A 电流量程及外接变比次级为 5A 的互感器，满足多样化测量需求。

便捷操作体验，可视化交互

配备 OLED 液晶显示屏，实时呈现各通道电压、电流数据，搭配触摸按键与清晰菜单逻辑，支持蜂鸣器开关、数字滤波、暗屏时间、轮显时间等参数自定义设置，操作直观易懂。

双通讯模式，组网灵活高效

支持 RS485 与以太网双通讯接口，兼容标准 MODBUS RTU 和 MODBUS TCP 通讯规约，可灵活融入各类工业组网环境，满足不同场景下的远程数据传输与控制需求。

稳定耐用设计，适配复杂工况

采用 79×40×100mm 紧凑尺寸与 40mm 导轨安装方式，节省安装空间；工作环境适配 0~+50℃温度范围及≤85% RH 湿度条件，最大功耗仅 3W，兼具抗干扰性与长期运行稳定性，适配工业现场复杂工况。

适用场景

新能源领域：风电、太阳能发电系统的电压电流监测

工业控制：生产设备、流水线的电力参数采集与监控

电力调度：配电网、变电站的多通道电力数据监测

其他场景：需要隔离测量交流电压、电流的多通道数据采集需求

产品核心参数表
